Зачем нужно реле сухого хода в системе водоснабжения из скважины или колодца?

Автономное водоснабжение частного дома — это не только комфорт, но и ответственность за сохранность дорогостоящего оборудования. Главный враг любого насоса — работа «на сухую», то есть без перекачиваемой жидкости. Чтобы защитить технику от перегрева и поломки, используется реле сухого хода для насоса. В этой статье разберем, как оно работает, зачем нужно и как выбрать лучший вариант для скважины или колодца.

Что такое реле сухого хода и зачем оно нужно?

Реле сухого хода (или датчик сухого хода) — это электронное или механическое устройство, которое размыкает цепь питания насоса при исчезновении воды в системе. Когда уровень воды в скважине падает или пропадает поток (сезонное снижение уровня воды), реле защиты насоса отключает его, предотвращая аварию. Без этого устройства насос будет работать впустую, перегреваться и выйдет из строя всего за несколько минут.

Когда возникает риск сухого хода?

В системах водоснабжения из скважин и колодцев ситуация отсутствия воды возникает регулярно:

• Низкий дебит скважины. Насос выкачивает воду быстрее, чем она прибывает.
• Сезонное снижение уровня. Летом (жара) и зимой (морозный период без оттепелей) уровень грунтовых вод падает.
• Заиливание или замерзание. Физическое перекрытие притока воды к заборному патрубку.
• Ошибка монтажа. Неправильно подобранная глубина установки насоса.

Принцип работы: как отличить от реле давления?

Часто новички путают реле давления или реле сухого хода, хотя отличия заметны даже визуально. На реле сухого хода, есть кнопка перезапуска.

И конечно, они отличаются функционалом. Можно сказать, работают в разные стороны.

Так же, стандартное реле давления реагирует только на величину давления в системе или гидроаккумуляторе (например, 1.5-2.8 бар). Если воды нет, насос продолжит качать воздух, давление не поднимется, и реле не отключит устройство.

Реле сухого хода работает иначе. Существует несколько основных типов РСХ:

1. Реле потока (механическое/переднее). Срабатывает при падении скорости потока ниже пороговой. Лучше всего для поверхностных и погружных насосов малой мощности.
2. Реле управления давлением (типа FF4, LP/3). Отключает насос, если давление резко падает ниже 0.5-1 бар или не набирается за контрольное время.
3. Для бытовых (домашних) систем, самый популярный тип — реле сухого хода 1.5 бар (настройка срабатывания).
4. Электродное реле (датчик уровня). Используется в колодцах и накопительных емкостях. Срабатывает при исчезновении контакта с водой.

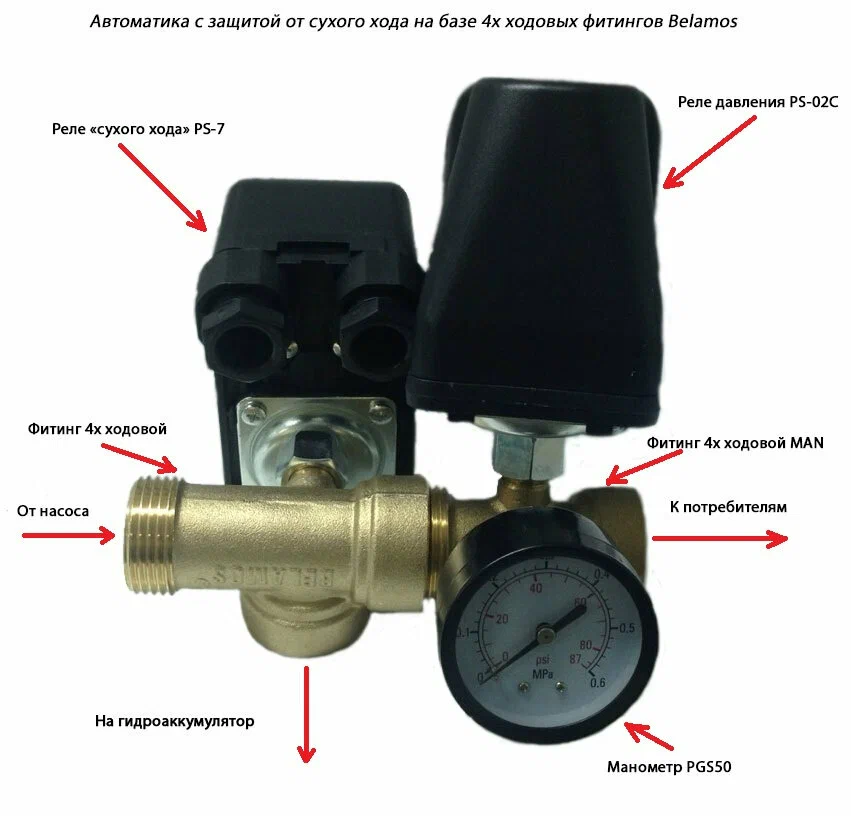

Как подключить и настроить реле сухого хода?

Подключение реле сухого хода не требует специальных знаний, но важно соблюдать схему. Устройство монтируется на напорную магистраль после насоса, но до гидроаккумулятора (или в разрыв питающего кабеля — зависит от модели).

Схема подключения:

• Фаза и ноль от щитка идет на клеммы «L-in» реле сухого хода.
• С клеммы «L-out» , фаза и ноль идут на реле давления, от него на насос.
• Ноль (N) идет на отдельную клемму реле или сразу на насос (если реле не требует нуля).

Настройка реле сухого хода обычно сводится к регулировке пружины (для реле давления) или выставлению времени задержки. Если у вас модель с настройкой порога срабатывания, стандартное значение — 0.5 бар ниже давления включения насоса.

Совет: При настройке реле сухого хода важно, чтобы его порог срабатывания был выше, чем минимальное давление в системе при работе. Иначе будут ложные отключения при открытии крана.

Какой вариант лучше: реле сухого хода или поплавок?

Ответ зависит от источника воды.

• Поплавок. Идеален для колодца или чистой емкости. Это самый надежный и дешевый способ. Реле сухого хода с поплавком (встроенным) отключает насос при опускании поплавка ниже уровня.
• Реле сухого хода без поплавка (электронное). Единственно возможное решение для узких обсадных труб скважины, где поплавок просто заклинит. Также оно незаменимо, если вода мутная или в ней есть примеси.

Вердикт: Если у вас скважина — берите электронное реле сухого хода (LP/3, БАРЬЕР, DPK-1). Если колодец — можно поставить и поплавок, и реле (поплавок дешевле, но менее информативен).

Купить реле сухого хода для насоса: на что обратить внимание?

Если вы решили купить реле сухого хода для насоса, учитывайте три параметра:

1. Мощность нагрузки. Сравните ток (Амперы) на клеммах реле и мощность насоса. Для большинства бытовых насосов до 1.5 кВт подходит реле сухого хода на 16А.
2. Диапазон срабатывания. Для дома лучше модель с регулировкой от 0.2 до 3 бар.
3. Производитель. Надежные бренды: Italtecnica (RM/5, RM/5-G, LP/3), Condor, Danfoss, российские «БАРЬЕР» (BB-1/3), Джилекс

Реле сухого хода, цена. Варьируется от 800 до 3500 рублей, что конечно несопоставимо с ценой нового насоса или капитального ремонта системы.

Особый случай: защита насосов на водопроводах общего пользования

Отдельно стоит заострить внимание на монтаже насосов для повышения давления в квартирах или таунхаусах. При установке насоса на водопровод общего пользования (центральный стояк) необходимость установки реле сухого хода возрастает многократно.

Почему это критично?
В центральных сетях водопровода давление нестабильно. Часто происходят плановые отключения, аварии на магистрали или резкие перепады расхода воды (соседи сверху открыли кран). Если ваш насос повышения давления включится в момент отсутствия воды в трубе ЦВС, он сломается за 2-3 минуты (крыльчатка из пластика или нержавейки разрушится от кавитации и трения о воздух).

Правило для многоквартирных домов и офисов:
Установка насоса для повышения давления без реле сухого хода запрещена производителями и сервисными службами. Даже если датчик потока стоит дешевле самого насоса — ставьте его обязательно. Рекомендуемая схема: датчик протока + реле давления в одной связке или электронное реле LP/3, которое разрывает цепь при падении давления ниже 0.5 бар (что гарантирует отсутствие воды в трубе).

Игнорирование этого правила грозит не только поломкой вашего насоса, но и заливом соседей (из-за гидроударов или неправильной работы автоматики).

Частые проблемы и их решение

Почему реле сухого хода отключает насос постоянно?

• Причина: Слишком высоко установлен порог срабатывания.
• Решение: Снизьте порог отключения на 0.2-0.3 бар с помощью регулировочной гайки (смотрите мануал к прибору).

Как проверить реле сухого хода на работоспособность?

• Отключите воду на входе в систему (закройте кран). Включите насос. Исправное реле должно отключить насос через 5-15 секунд (время задержки — стандартная функция защиты от ложных срабатываний при пуске).

Вывод

Защита насоса от работы без воды — это не прихоть, а суровая необходимость. Реле сухого хода для скважины или колодца сэкономит вам тысячи рублей на ремонте. А при монтаже на общедомовой водопровод — станет единственной гарантией долгой и безопасной работы системы повышения давления.

Купить реле сухого хода можно в любом магазине насосов. Думаю, продавцы помогут подобрать модель под ваш тип насоса (погружной, поверхностный) и источник воды (скважина, колодец, центральный водопровод).
